動作不安定。
先日気付いた右FCSリレーの動作異常。古い車の電装系ではあるあるですが、症状が出たり出なかったり、という感じです。
日本の道交法上、ウインカーが点滅している間はスモールが消えてなければいけません。
今回の症状は、「スモール点灯＋右ウインカー動作時」に「外側ライトのスモール点灯したまま/点滅なし」です。

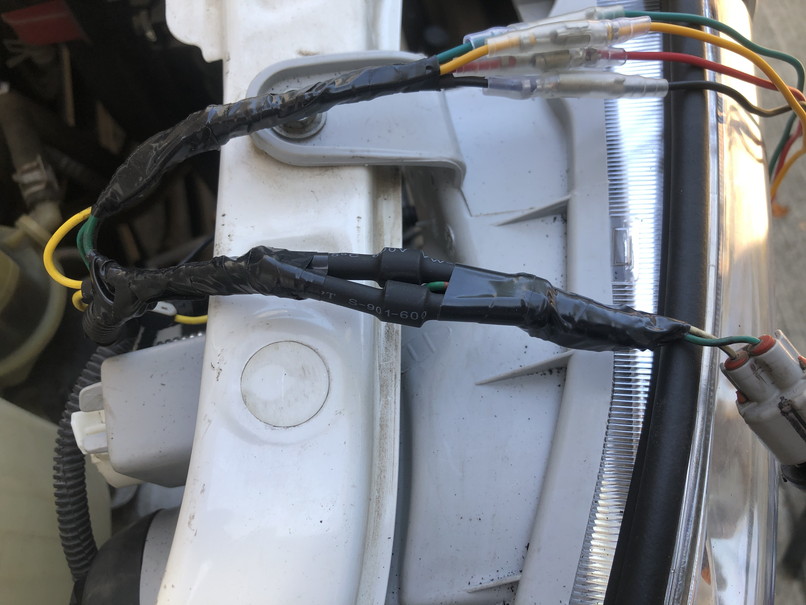

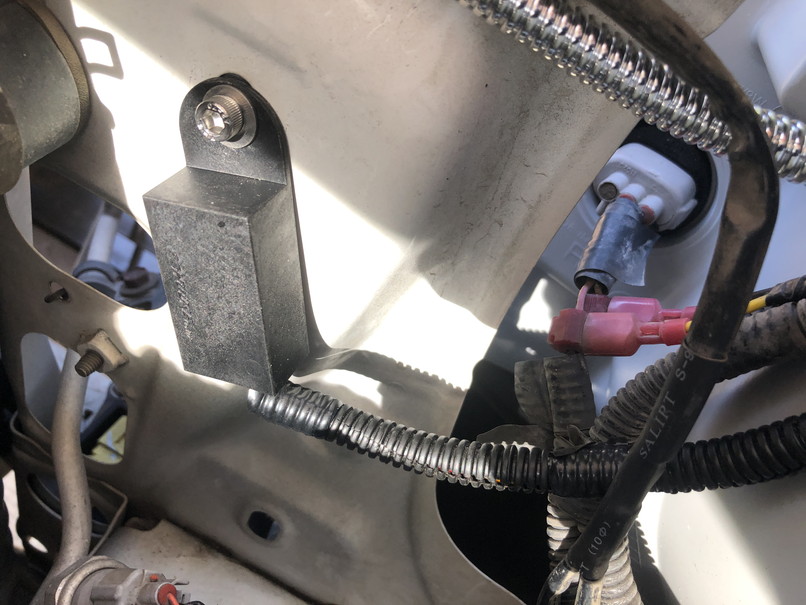

既存FCSリレーの撤去と配線状態の確認。
タコマの場合外側ライトがT10シングル球ですので、これにウインカーとスモールふたつの役割をさせるのが面倒なんです。

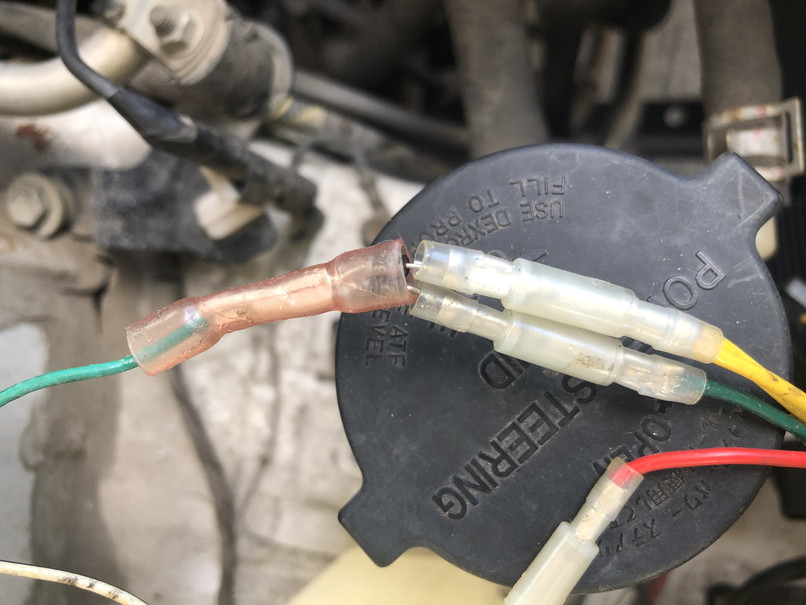

前オーナーはダイオード挿入によってそれを解決しています。

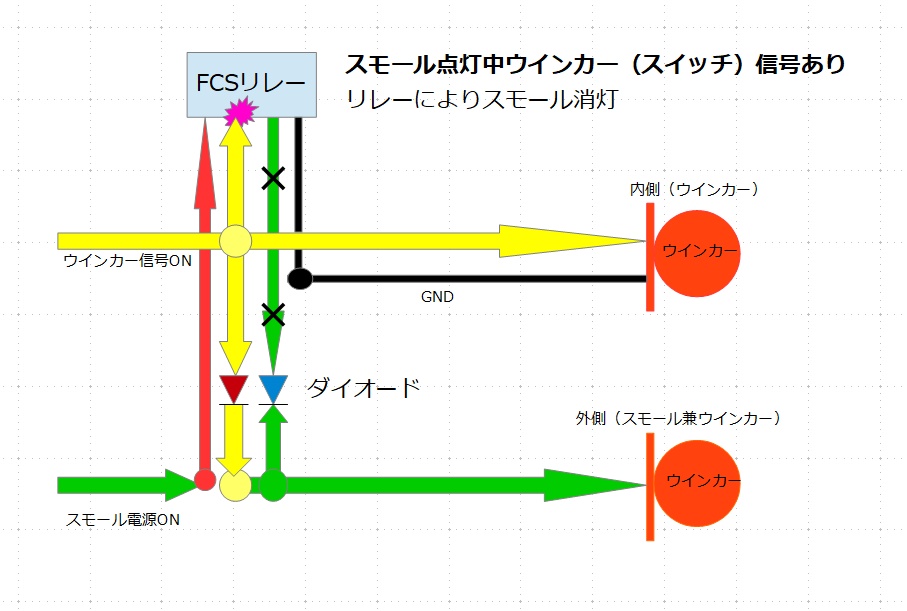

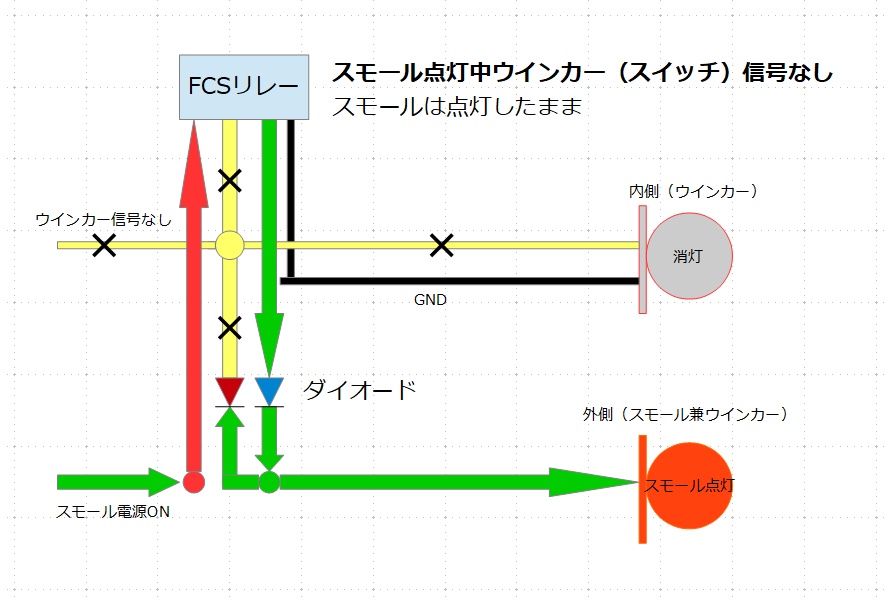

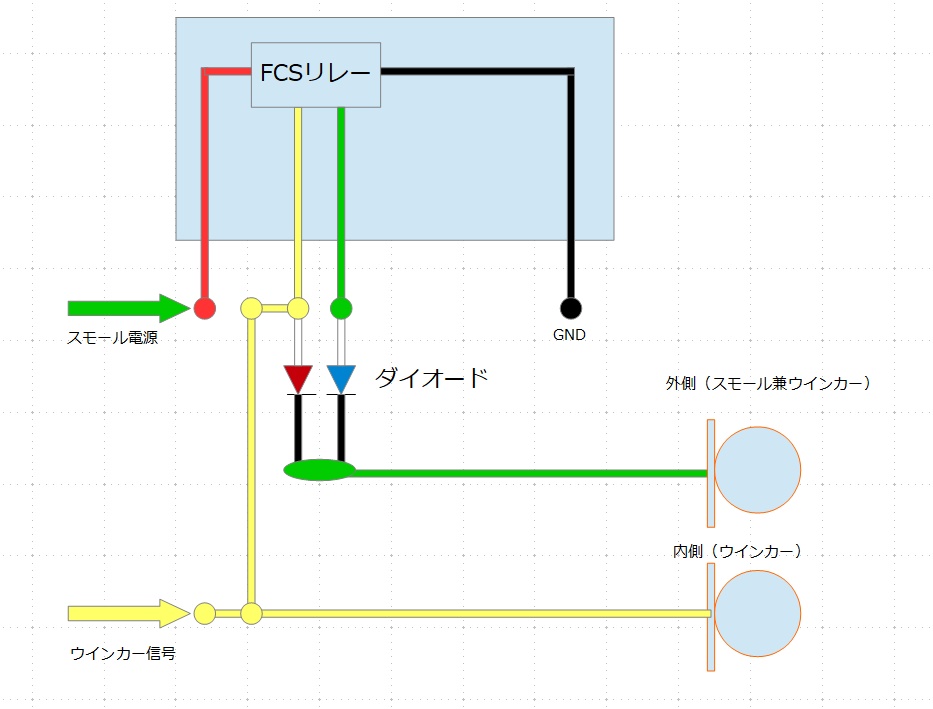

その配線図です。
amazonでリレーを購入。翌日に届きました。中国製ではなく台湾製です。

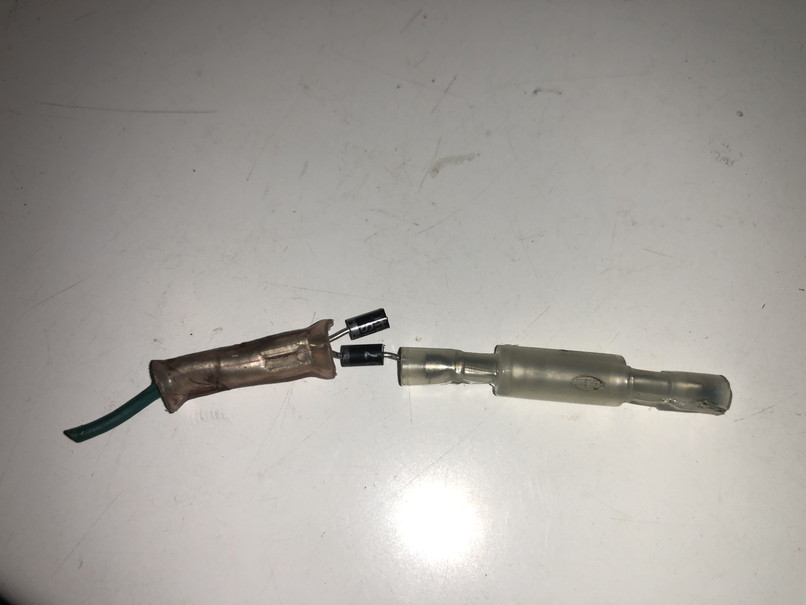

ダイオードはエーモンさんで配線しやすいのが売っています（コスト的には高くなりますが）。

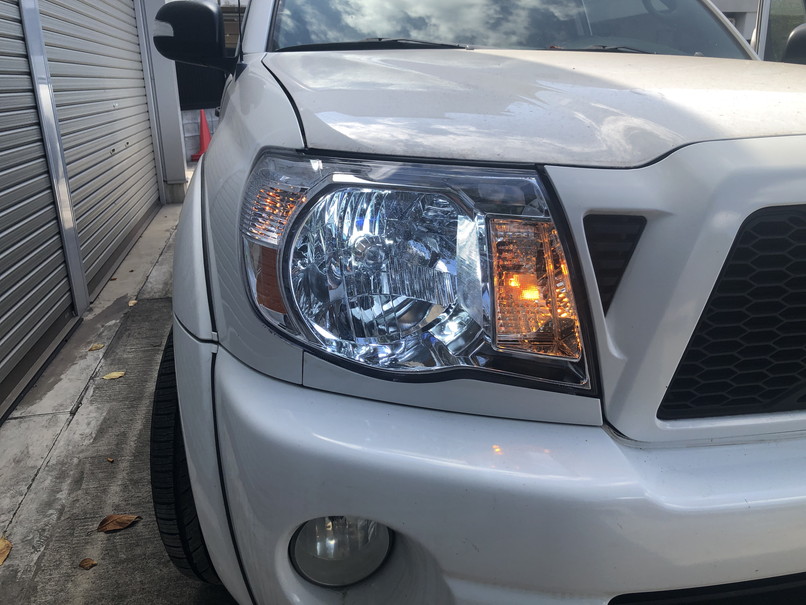

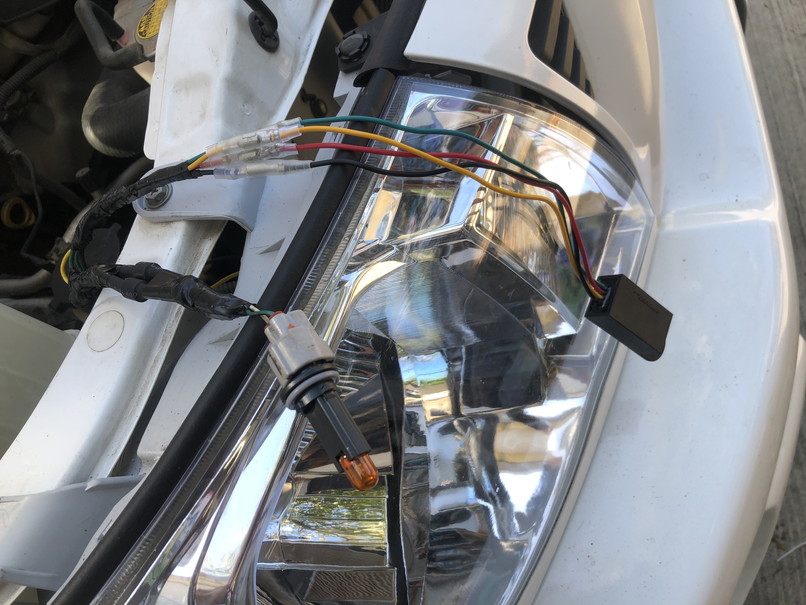

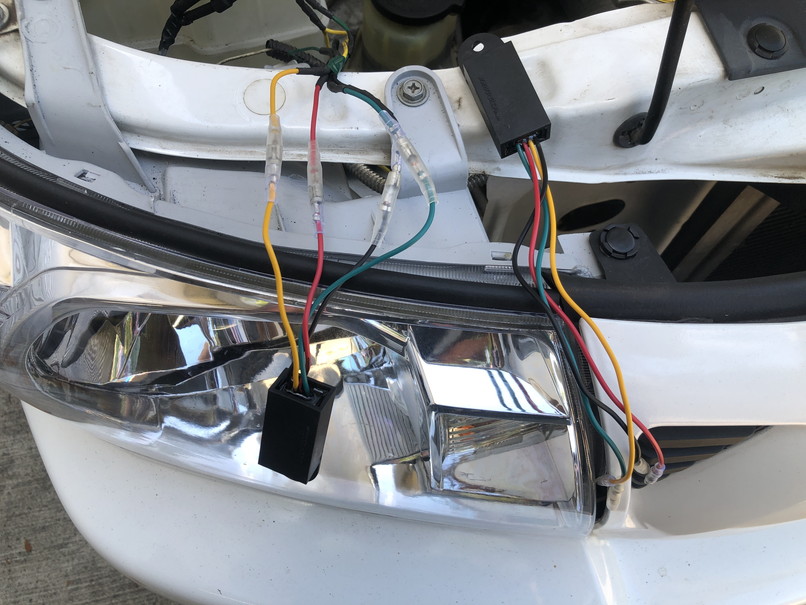

実際に配線して動作を確認。初めに購入したリレーが不良品でつまらない回り道をしましたが、購入しなおしたリレーで問題無く動作しました。（不良品は検品で確定したので返品します。）

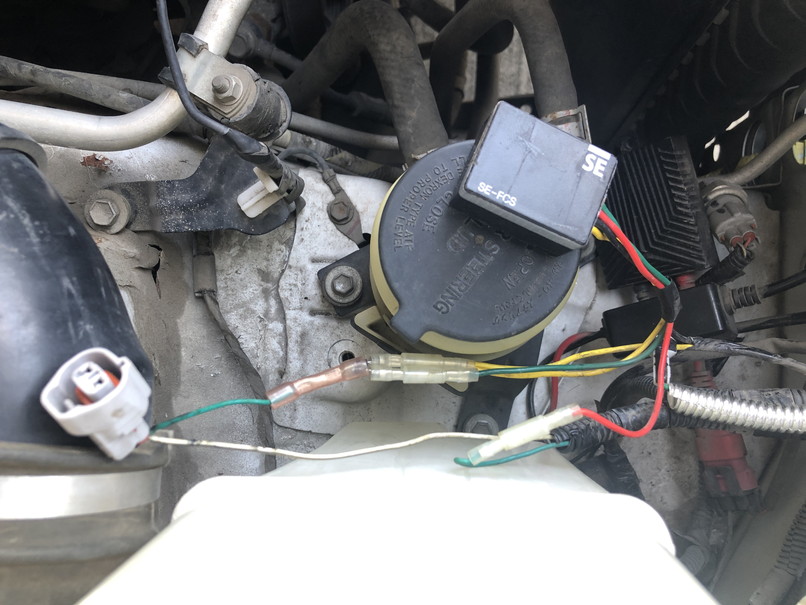

市販FCSリレーは一般的に２～３年で劣化するようですので、次回交換時のためにギボシ接続にしました。

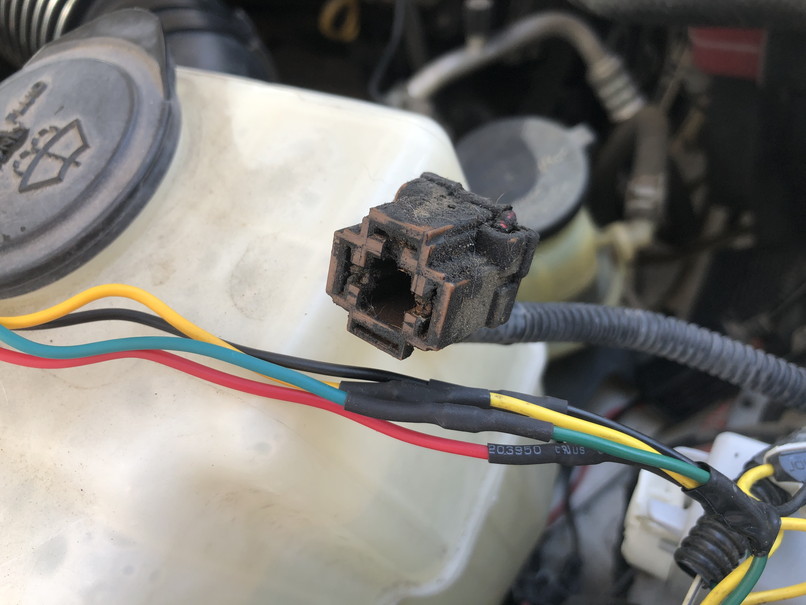

作業中、HID交換により使わなくなった右ヘッドライトH4端子が裸で転がっているのを見つけました。ここはヘッドライトON時は通電していますので危険でしょう(;’∀’)

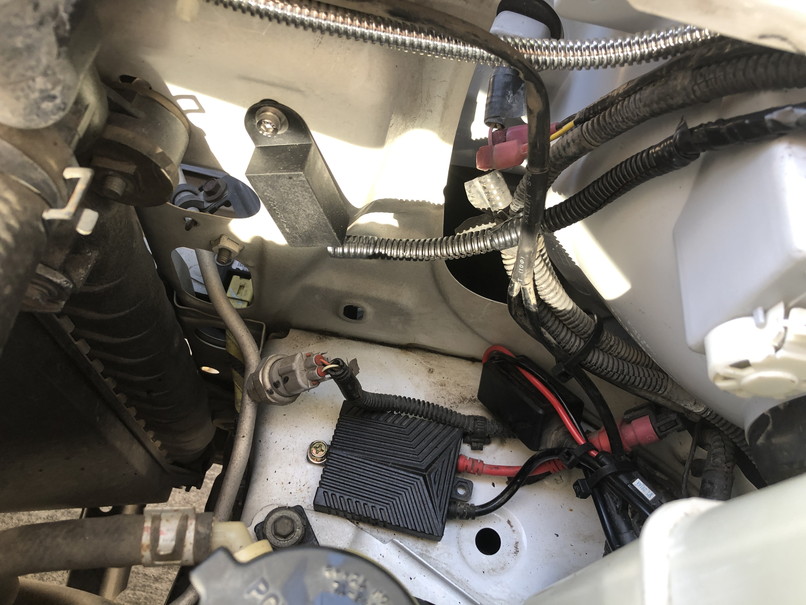

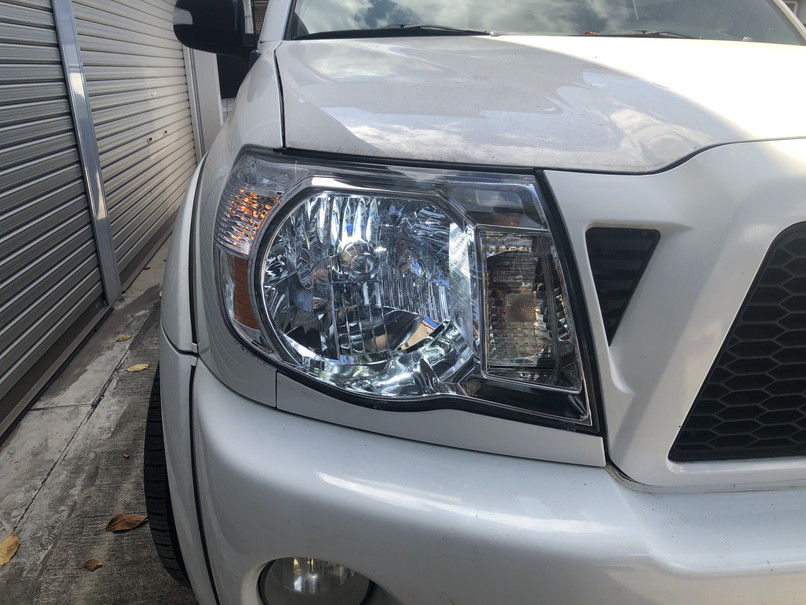

他にも見苦しいところが満載でしたので配線を整理して作業終了。
